Einrichtungsanleitung für das JAIOT NVR-Kamerasystem-Kit (D8208-5) — Packungsinhalt, technische Daten, Geräteverkabelung, Kameraplatzierung, Hinzufügen von Kameras und Aufnahmeeinrichtung.

Einrichtungsanleitung für das JAIOT NVR-Kamerasystem-Kit (Modell D8208-5), ein kabelgebundener PoE-NVR mit bis zu 8 Kanälen und 8-MP-IPC-Kameras.

Bitte prüfen Sie nach Erhalt des Produkts, ob alle Produkte und Zubehörteile vorhanden sind, bevor Sie mit der Installation beginnen.

Prüfung des Lieferumfangs

Packungsinhalt

Nr.	Artikel	Menge
1	NVR	1 Stk.
2	DC-12/2A-Netzteil (für NVR)	1 Stk.
3	60 ft Ethernet-Kabel (für IPC-Code-Abgleich)	8 Stk.
4	Benutzerhandbuch	1 Stk.
5	IPC-Kamera	8 Stk.
6	6,5 ft Ethernet-Kabel (für Modem/Router)	1 Stk.
7	3 Schrauben und Montageschablone	8 Stk.
8	2-TB-Festplatte	1 Stk.
9	HDMI-Kabel	1 Stk.
10	USB-Maus	1 Stk.

JAIOT-Service kontaktieren

Bei allen Fragen rund um das Produkt — zögern Sie nicht, sich an uns zu wenden, wenn Sie Hilfe benötigen.

Rufen Sie Ihre Bestellungen bei Amazon auf.
Suchen Sie Ihre JAIOT-Bestellung in der Liste.
Wählen Sie Problem mit Bestellung.
Wählen Sie Ihr Thema aus der angezeigten Liste.
Wählen Sie Verkäufer kontaktieren.
Beschreiben Sie Ihr Anliegen und senden Sie es an uns.

Produktparameter

Artikel	Spezifikation
Modellbezeichnung	NVR-Kamerasystem-Kit
Typ	Kabelgebundener NVR
Modell	D8208-5
Netzwerk-Videoeingang	8 Kanäle, 720P/ 960P/ 1080P/ 3MP/ 4MP/ 5MP/ 8MP
HDMI-Ausgang	1 Kanal, Auflösung: 1024×768, 1280×1024, 1366×768, 1440×900, 1920×1080, 4K/60Hz, unterstützt Audioausgabe
VGA-Ausgang	1 Kanal, Auflösung: 1024×768, 1280×1024, 1366×768, 1440×900, 1920×1080P/60Hz
Videokomprimierung	H.265/H.264/H.265+
Videoauflösung	720P/ 960P/ 1080P/ 3MP/ 4MP/ 5MP/ 8MP
Synchrone Wiedergabe	1 Kanal 8MP-Wiedergabe
Festplattentyp	1 SATA-Schnittstelle
Maximale Festplattenkapazität	Jede Schnittstelle unterstützt eine Festplatte (maximale Kapazität 6 TB)
Netzwerkschnittstelle	1 RJ45 10M/ 100M selbstanpassender Netzwerkanschluss
USB-Schnittstelle	2 USB-2.0-Schnittstellen
Audioschnittstelle	3,5-mm-Kopfhörerschnittstelle
PoE-Schnittstelle	8 RJ45 10M/ 100M selbstanpassende Ethernet-Anschlüsse
PoE-Standard	IEEE802.3af
PoE-Ausgangsleistung	≤ 13 W
Stromversorgung	DC 48V 2A

PoE-IPC-Kamera

Artikel	Spezifikation
Modell	PJ2180-POE
Pixel	8MP
Objektiv	4 mm
Videokomprimierung	H.265/H.264/H.265+
Stream-Spezifikation	Dual-Stream — 3840×2160 @15fps / 720×576 @15fps
Infrarotreichweite	65,6 ft (20 Meter)
Stromversorgung	PoE / Externe DC 12V

Sie müssen den NVR an einen Monitor oder Fernseher anschließen, um die Einrichtung abzuschließen. Wir empfehlen, alle Zubehörteile zu überprüfen und die NVR-Einrichtung abzuschließen, bevor Sie die Kameras installieren.

Für ein vollständiges 4K-Seherlebnis verwenden Sie einen 4K-Monitor/Fernseher und betrachten Sie Ihre Live-Aufnahmen im Vollbildmodus.

Kameras, Monitor, USB-Maus, Router und Netzteil an den NVR anschließen

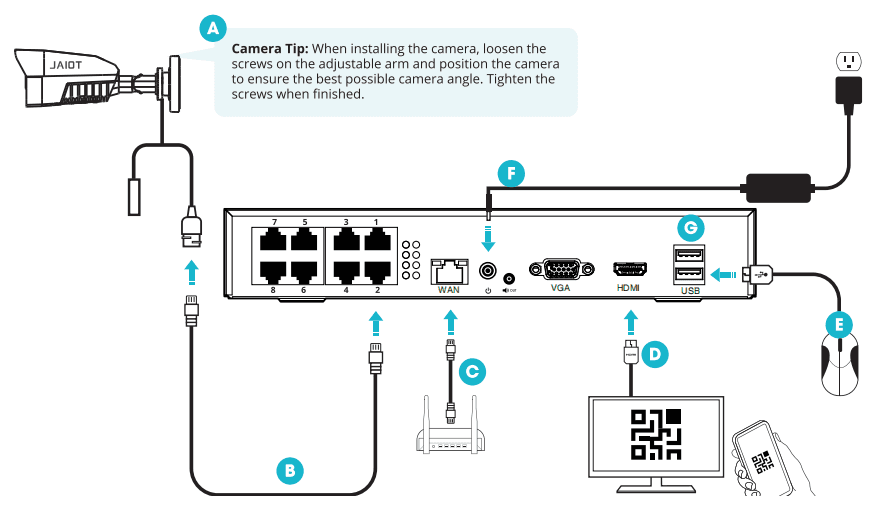

Anschlussdiagramm der NVR-Rückseite mit Kamera, Ethernet-Kabel, Router, Monitor, Maus und Netzteil

A — Kamera
B — Ethernet-Kabel: Schließen Sie das 60-ft-Ethernet-Kabel an die Kamera und den NVR an. Wiederholen Sie dies für jede Kamera.
C — Modem/Router: Verbinden Sie das Modem/den Router (nicht im Lieferumfang enthalten) über das 6,5-ft-Ethernet-Kabel mit dem NVR.

Kabelgebundene Internetverbindung erforderlich — der NVR kann nicht über WLAN mit dem Modem/Router verbunden werden.

D — Monitor/Fernseher: Verbinden Sie den Monitor/Fernseher über das HDMI-Kabel mit dem NVR. (Hinweis: Wenn Ihr Monitoranschluss ein VGA-Anschluss ist, verbinden Sie den NVR stattdessen mit einem VGA-Kabel, das nicht im Lieferumfang enthalten ist.)
E — USB-Maus: Schließen Sie die USB-Maus an den NVR an.
F — NVR-Stromversorgung: Schließen Sie das NVR-Netzkabel an eine Steckdose an.
G — USB-Anschluss

Kamera-Tipp: Lösen Sie bei der Installation der Kamera die Schrauben am verstellbaren Arm und richten Sie die Kamera so aus, dass der bestmögliche Winkel gewährleistet ist. Ziehen Sie die Schrauben anschließend wieder fest.

Anzeigen an der NVR-Vorderseite

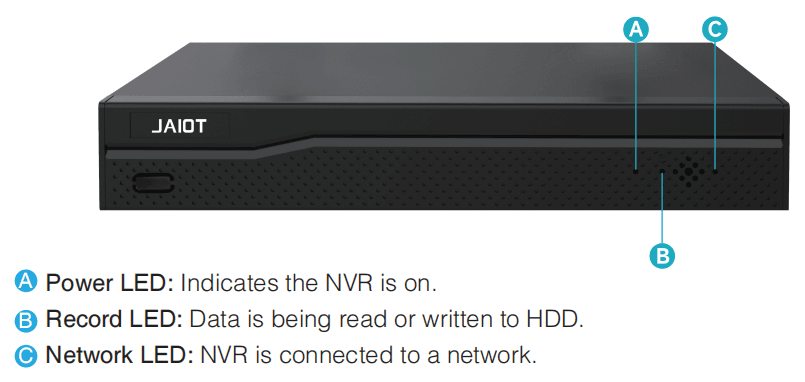

NVR-Vorderseite mit Power-, Aufnahme- und Netzwerk-LED-Anzeigen

A — Power-LED: Zeigt an, dass der NVR eingeschaltet ist.
B — Aufnahme-LED: Es werden Daten von der Festplatte gelesen oder darauf geschrieben.
C — Netzwerk-LED: Der NVR ist mit einem Netzwerk verbunden.

Kamerainstallation und -platzierung

Die Genauigkeit der Personenerkennung wird von mehreren Faktoren beeinflusst, etwa der Entfernung zur Kamera, der Größe von Person/Fahrzeug, der Höhe, dem Winkel und der Ausrichtung der Kamera sowie Ihren Nachtsichteinstellungen.

Für eine optimale Leistung befolgen Sie die unten empfohlenen Richtlinien und stellen Sie Ihre Nachtsicht auf SMART (siehe den Sichtmodus der Kamera, um Ihre Einstellungen anzupassen).

Richten Sie die Kamera so aus, dass Objekte im Sichtfeld der Kamera in den unteren zwei Dritteln (2/3) des Kamerabilds erscheinen.
Wählen Sie einen Standort, an dem die relevanten Objekte nicht weiter als 50 ft (15,24 m) von der Kamera entfernt sind.

Diagramm zur Montagehöhe der Kamera und zum optimalen Bewegungserkennungsbereich

Optimaler Personenerkennungsbereich

Die folgenden Maße gelten, wenn die Kamera 15 Grad unterhalb der Horizontalen ausgerichtet ist.

Kamerahöhe	Mindestabstand	Maximalabstand
8,2 ft (2,5 m)	2,8 ft (0,86 m)	50 ft (15,24 m)
9,8 ft (3 m)	4,5 ft (1,39 m)	49,5 ft (15,08 m)
11,5 ft (3,5 m)	6,3 ft (1,93 m)	49 ft (14,93 m)

NVR-Einstellung

Der NVR muss über Ethernet mit einem Monitor verbunden sein, wenn Sie die NVR-Einstellungen vornehmen möchten.

Die Synchronisierungsfunktion funktioniert nur, wenn Ihr NVR mit dem Internet verbunden ist.

Schnelle Netzwerkeinrichtung

Klicken Sie mit der rechten Maustaste auf den Monitor, um das Hauptmenü aufzurufen.
Wählen Sie Schnelles Netzwerk.
Wählen Sie Autom. Konfiguration.
Wählen Sie OK.

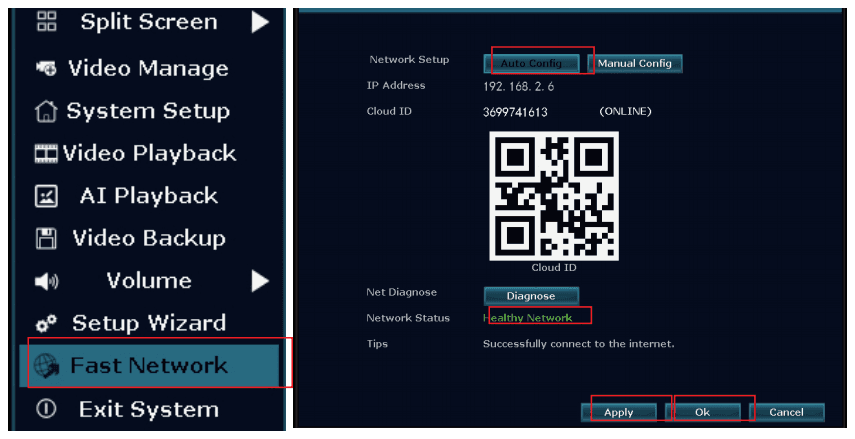

NVR-Bildschirm „Schnelles Netzwerk“ mit Autom. Konfiguration, Cloud-ID und Status „Funktionierendes Netzwerk“

Wenn Ihr Netzwerkstatus nicht Funktionierendes Netzwerk anzeigt, überprüfen Sie, ob Ihr NVR mit dem Internet verbunden ist, ob alle Kabel eingesteckt und fest angezogen sind und ob Ihr Internet aktiv ist. Sobald dies bestätigt ist, wählen Sie Autom. Konfiguration, um Ihren Netzwerkstatus zu aktualisieren.

IPC-Kameras hinzufügen

Automatisch hinzufügen

Das automatische Hinzufügen wird ab Version V2.8.6.0 unterstützt.

Stellen Sie sicher, dass der NVR und die Kameras eingeschaltet und im selben LAN sind. Wenn die automatische Einrichtungsfunktion aktiviert ist, fügt der NVR die gefundenen Kameras selbstständig den Kanälen hinzu.

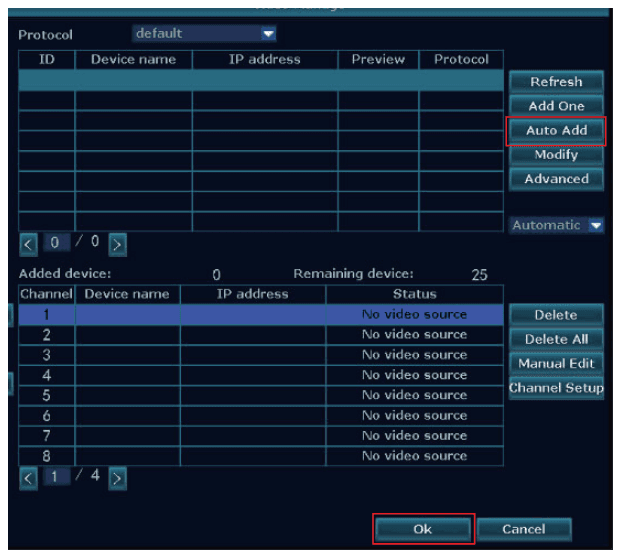

Bildschirm „Videoverwaltung“ mit hervorgehobener Schaltfläche „Automatisch hinzufügen“

Wenn Sie ein Video ansehen möchten, das die Bedienung des NVR zeigt, finden Sie uns auf YouTube: @JAIOTcameras.

Kameras manuell hinzufügen

Klicken Sie mit der rechten Maustaste auf den Monitor, um das Hauptmenü aufzurufen.
Wählen Sie Videoverwaltung.
Wählen Sie Aktualisieren (warten Sie 20 Sekunden oder länger) — die Kamerainformationen werden wie 192.168.1.xx angezeigt. Wählen Sie Einzeln hinzufügen und dann OK.

Um einen Kanal zu löschen, wählen Sie die gewünschten Kanäle aus, wählen Sie Löschen und dann OK.

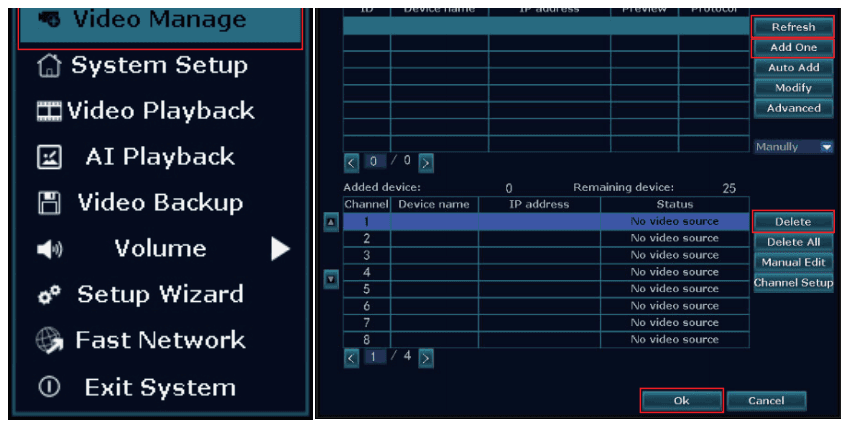

Menü „Videoverwaltung“ mit hervorgehobenen Schaltflächen „Aktualisieren“, „Einzeln hinzufügen“, „Löschen“ und „OK“

Aufnahmeeinrichtung

Mit dieser Einstellung können Sie Ihre Aufnahmeeinstellungen für jeden Kanal anpassen — durchgehend aufnehmen oder nur, wenn Bewegung erkannt wird.

Klicken Sie mit der rechten Maustaste auf den Monitor, um das Hauptmenü anzuzeigen, und wählen Sie dann Systemeinrichtung > Aufnahmeeinrichtung.
Wählen Sie den Kanal aus, dessen Aufnahmeplan Sie bearbeiten möchten.
Wählen Sie Ihren bevorzugten Aufnahmetyp (Zeit oder Bewegung).
Halten Sie die linke Maustaste gedrückt und ziehen Sie die Maus über die gewünschte Uhrzeit und den gewünschten Tag.
- Um eine Einstellung zu bearbeiten oder zu löschen, ziehen Sie erneut über die Zeit.
- Sie können für jeden Tag und jede Uhrzeit mehrere Aufnahmetypen hinzufügen.
Wiederholen Sie dies für jeden Kanal. Um den Aufnahmeplan für andere Kanäle zu duplizieren, wählen Sie Kopieren nach, wenden Sie ihn auf den gewünschten Kanal an und wählen Sie dann OK.
Wählen Sie Anwenden und OK.

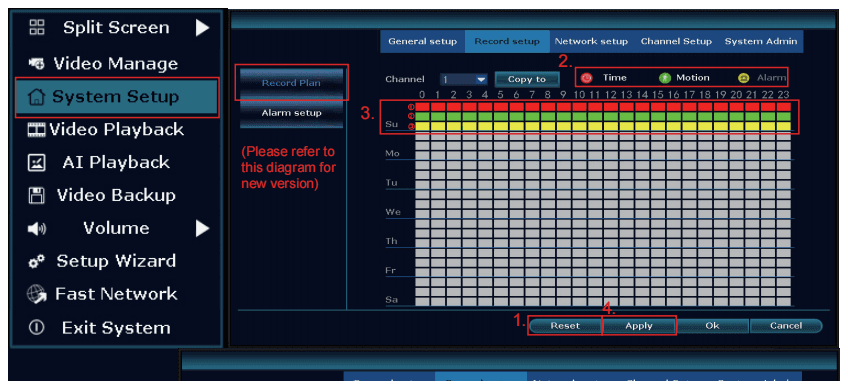

Bildschirm „Aufnahmeeinrichtung“ mit dem wöchentlichen Aufnahmezeitraster

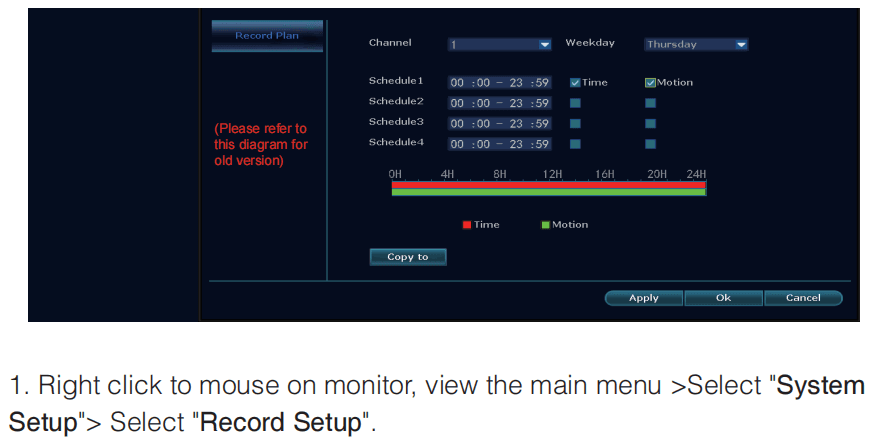

Bildschirm „Aufnahmeplan“ mit Kanal, Wochentag und Zeitabschnitten des Zeitplans

Empfindlichkeitseinstellung

Klicken Sie mit der rechten Maustaste auf den Monitor, um das Hauptmenü anzuzeigen, und wählen Sie dann Systemeinrichtung > Kanaleinrichtung.
Wählen Sie Videoerkennung.
Wählen Sie die gewünschte Empfindlichkeit.
Ändern Sie den Erkennungstyp auf Bewegung.
Wählen Sie aus, was Sie benötigen: Alarm, Summer, E-Mail-Benachrichtigung, App-Alarm usw.
Klicken Sie auf Kopieren nach und dann auf OK.

Hinweise zur Empfindlichkeit: Verwenden Sie Niedrig für eine Person, die weiter als 4,6 ft entfernt ist; Mittel für kleine Babys und Haustiere wie Hunde/Katzen; Hoch für winzige Insekten wie Mücken und Fliegen (die Einstellung Hoch wird nicht empfohlen).

Bitte beachten: Um bei durchgehender Aufnahme nach bewegungsausgelösten Aufnahmen zu suchen, fügen Sie Ihrem Aufnahmeplan einen Bewegungsaufnahmeplan hinzu. Alarm ist für den professionellen Einsatz gedacht; um ihn zu nutzen, muss ein externer Sensor an den NVR angeschlossen werden.

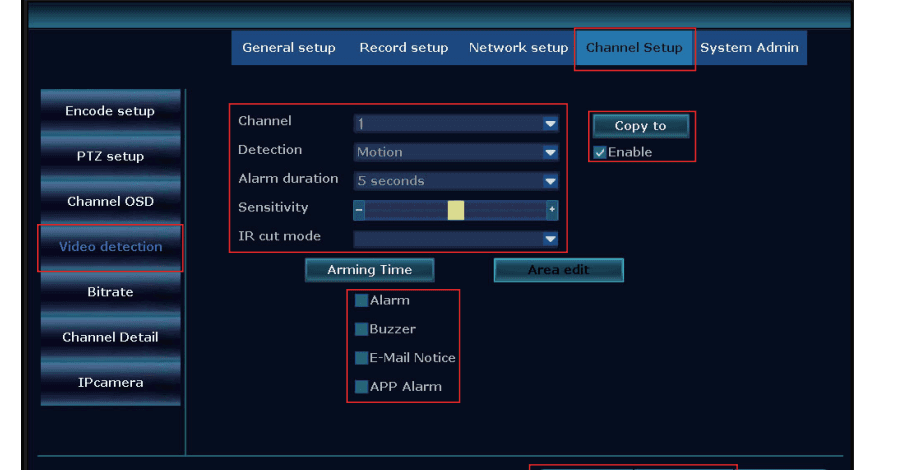

Bildschirm „Kanaleinrichtung“ mit Videoerkennung, Empfindlichkeit, Bewegung und Alarmaktionsoptionen

Videowiedergabe

Klicken Sie mit der rechten Maustaste auf den Monitor, um das Hauptmenü aufzurufen.
Wählen Sie Videowiedergabe.
Stellen Sie Datum, Kanal und Aufnahmemodus ein — wählen Sie die gewünschte Aufnahme aus.
Wählen Sie Suchen.
Sehen Sie sich die Wiedergabedatei an.

Hinweis:

Funktionstasten: Wiedergabe, Pause, Schnellvorlauf ×2 / ×4 / ×8.
Datei wiedergeben: Wählen Sie eine Aufnahme aus der Liste und wählen Sie Wiedergabe.
Video-Backup: Wählen Sie eine Datei aus der Liste, stecken Sie einen USB-Stick ein und wählen Sie Video-Backup.
Klicken Sie auf der Zeitleiste mit der linken Maustaste auf eine Aufnahme, um sie wiederzugeben.

Sie können einen beliebigen Zeitraum festlegen, z. B. 0:00:00–23:59:59 = Aufnahme 24 Stunden × 7 Tage. Wenn der NVR eine Festplatte erkennt, ist standardmäßig eine Aufnahme von 24 Stunden × 7 Tagen eingestellt. Farblegende der Aufnahmen: Rot = Zeitaufnahme, Grün = Bewegungsaufnahme, Gelb = Alarmaufnahme.

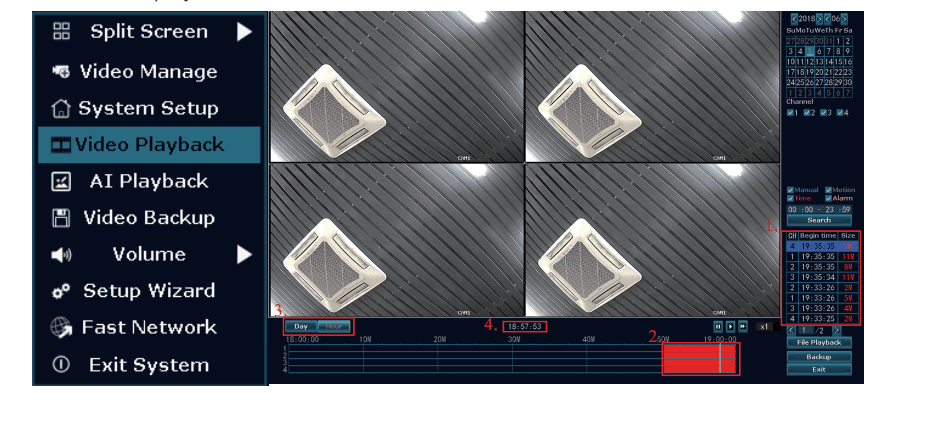

Bildschirm „Videowiedergabe“ mit dem Live-Kanalraster und der Wiedergabe-Zeitleiste

Video-Backup

Klicken Sie mit der rechten Maustaste auf den Monitor, um das Hauptmenü aufzurufen.
Wählen Sie Video-Backup.
Wählen Sie die Kanalnummer.
Wählen Sie den Aufnahmemodus.
Geben Sie im Suchformular die Start- und Endzeit ein.
Wählen Sie Suchen — die Aufnahmen werden angezeigt.
Klicken Sie auf Auswählen und wählen Sie das Video, das gesichert werden soll.
Wählen Sie Backup.

Backup-Tipp: maximale USB-Stick-Größe 32 GB.

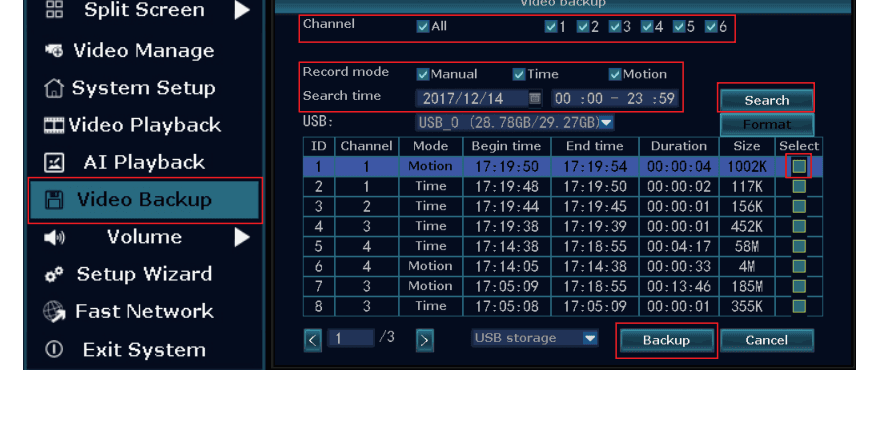

Bildschirm „Video-Backup“ mit Kanal, Aufnahmemodus, Suchzeit und der Aufnahmeliste

Kanal anpassen

Klicken Sie mit der rechten Maustaste auf den Monitor, um das Hauptmenü aufzurufen.
Klicken Sie auf Videoverwaltung.
Wählen Sie unter den hinzugefügten Geräten das anzupassende Gerät aus und verwenden Sie die Auf-/Ab-Schaltflächen auf der linken Seite, um seine Kanalposition anzupassen.

Zugriff im LAN

Klicken Sie mit der rechten Maustaste auf den Monitor, um das Hauptmenü aufzurufen, wählen Sie dann Schnelles Netzwerk und prüfen Sie die IP-Adresse des Geräts.
Geben Sie auf einem Computer im selben LAN die IP-Adresse und den Port des Videorecorders in einen Webbrowser ein (wenn der Port 80 ist, müssen Sie ihn nicht eingeben).
Geben Sie auf der Anmeldeseite den Benutzernamen und das Passwort ein und klicken Sie auf Anmelden.
Der Zugriff war erfolgreich — Sie können nun Ihre Überwachung ansehen.

Tipp: Stellen Sie sicher, dass sich der Videorecorder und der Computer im selben Netzwerksegment befinden, andernfalls funktioniert es nicht.

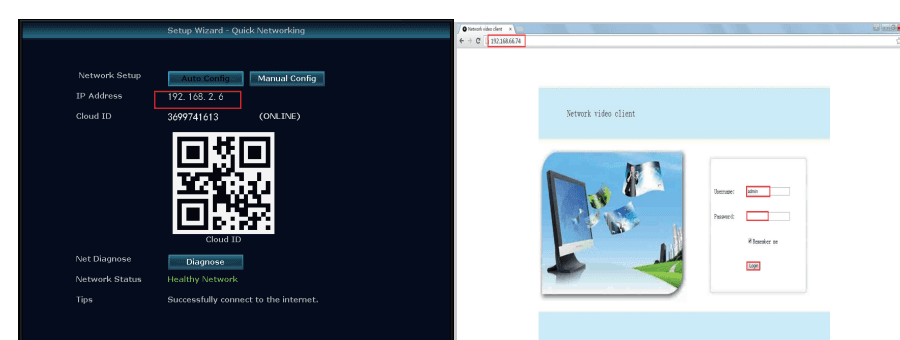

Bildschirm „Schnelles Netzwerk“ mit IP-Adresse neben der Anmeldeseite des Webbrowsers

Zugriff im WAN

Klicken Sie mit der rechten Maustaste auf den Monitor, um das Hauptmenü aufzurufen, wählen Sie Schnelles Netzwerk und kopieren Sie die Cloud-ID des NVR.
Öffnen Sie einen Webbrowser und gehen Sie zu www.e-seenet.com. Melden Sie sich mit der Cloud-ID, dem Benutzernamen und dem Passwort an und klicken Sie dann auf Anmelden.
Sobald Sie sich erfolgreich angemeldet haben, können Sie das Video ansehen.

Tipp: Die Qualität und Flüssigkeit der Remote-Videos hängen von einer guten Download- und Upload-Geschwindigkeit ab.

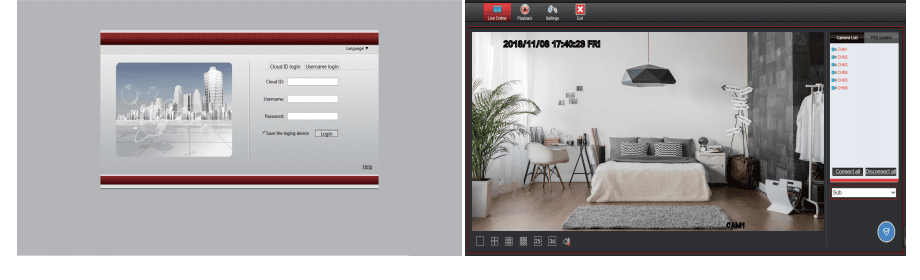

Anmeldeseite mit Cloud-ID auf e-seenet.com neben der Remote-Live-Ansicht

Smarte Mobile App

App herunterladen

Suchen Sie die App in Ihrem App-Store oder scannen Sie den QR-Code, um die App EseeCloud auf Ihr Smartphone herunterzuladen. Um Tutorials anzusehen, finden Sie uns auf YouTube: @JAIOTcameras.

Registrieren

Öffnen Sie die EseeCloud-App und stimmen Sie der Nutzungsvereinbarung und den Datenschutzrichtlinien zu.
Wählen Sie Registrieren.
Geben Sie Ihre E-Mail-Adresse oder Telefonnummer ein, stimmen Sie der Nutzungsvereinbarung und den Datenschutzrichtlinien zu und tippen Sie auf Bestätigen.
Erstellen Sie ein Passwort und tippen Sie auf Bestätigen.

E-Mail-Adresse oder Telefonnummer eingeben

Eine IP-Kamera in der App hinzufügen

Klicken Sie auf der EseeCloud-Seite auf Kamera hinzufügen.
Fügen Sie das Gerät mit der Cloud-ID des NVR hinzu (zu finden im Menü Schnelles Netzwerk des NVR).
Finden Sie die Cloud-ID im Systemmonitor-Menü des NVR unter Schnelles Netzwerk.
Konfigurieren Sie das Gerät.
Konfigurieren Sie das Gerät und benennen Sie es.

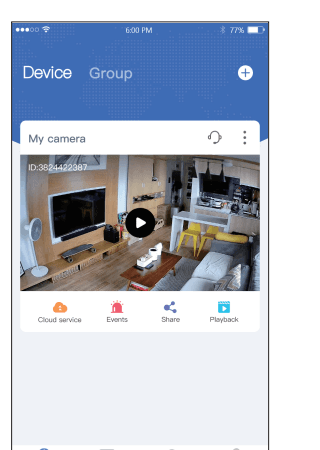

Sie können nun das Video ansehen.

Funktionen der iSee-Home-App

Bewegungseinrichtung: Wählen Sie Einrichtung > Verbindungsgerät (wählen Sie das Gerät, das Sie einrichten möchten) > Bewegungserkennungsalarm.
Video herunterladen: Wählen Sie Einrichtung > Speichereinstellung > Lokale Videodateien herunterladen.

Häufig gestellte Fragen

Kundenservice

Weitere Hilfe zur Einrichtung, zur EseeCloud-App oder zur Remote-Anzeige finden Sie in unserem Hilfecenter oder folgen Sie @JAIOTcameras auf YouTube für Video-Tutorials.
